西藏电磁除铁器结构及工作原理_规格型号_西藏电磁除铁器结构及工作原理适用范围的工作原理，干式电磁除铁器是一种无需水、油等冷却介质，依靠自然散热，利用电磁感应原理吸附并清除物料中铁磁性杂质的专用设备，广泛应用于煤炭、矿山、建材、化工、粮食等行业，可有效?；ず笮扑?、研磨、输送设备，避免设备卡料、磨损甚至损坏，同时提升物料纯度，保障生产安全与产品质量。

一、西藏电磁除铁器结构及工作原理_规格型号_西藏电磁除铁器结构及工作原理适用范围的工作原理主要分类

根据结构形式和卸铁方式，干式电磁除铁器主要分为两大系列，适配不同生产工况需求：

RCDB系列盘式干式电磁除铁器：属于非自卸式，结构相对简单，无自动卸铁机构，需?；系绾笕斯で謇砦降奶判栽又?，适合铁杂含量较少、生产节奏相对宽松的场景，成本较低，维护便捷。

RCDD系列自卸式干式电磁除铁器：配备自动卸铁机构，可连续不间断工作，无需?；謇恚屎咸雍拷隙?、生产连续性要求高的场景，能大幅提升生产效率，减少人工干预。

二、西藏电磁除铁器结构及工作原理_规格型号_西藏电磁除铁器结构及工作原理适用范围的工作原理核心结构组成

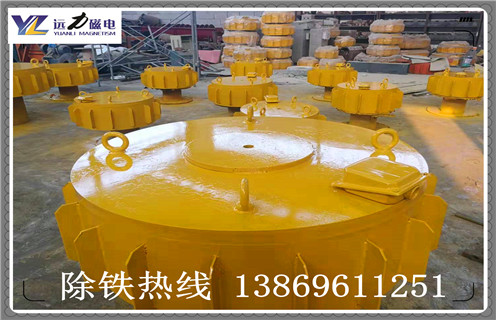

干式电磁除铁器核心由磁体本体、辅助结构组成，自卸式在此基础上增加专用卸铁机构，各部件协同作用，确保除铁效果与设备稳定运行。

(一)基础磁体本体(所有型号通用)

外壳(磁轭/箱体)：采用厚钢板焊接成型，既是设备的主体框架，也是磁路的重要组成部分，起到导磁、屏蔽磁场的作用，避免磁场外泄影响周边设备。外壳外部通常焊接散热片，用于线圈工作时的自然散热(干式自冷核心);整体采用全密封结构，经真空干燥和树脂浇注处理，具备良好的防尘、防雨、耐腐蚀性能，可适应矿山、粉尘车间等恶劣工况。

电磁励磁系统：核心动力源，决定磁场强度与除铁能力，由三部分组成：

铁芯(磁芯)：采用高导磁硅钢片或优质电工钢叠压而成，分为上、下铁芯及磁轭，核心作用是引导磁场集中于设备工作区域，减少磁场损耗，提升磁场利用率。

励磁线圈：采用高强度漆包线绕制而成，是磁场产生的核心部件。线圈空隙采用专用环氧树脂真空浇注填充，固化后形成坚固整体，不仅具备优异的绝缘性能，还能提升散热效果和抗震能力，延长线圈使用寿命。

磁极：位于铁芯底部，是磁场直接作用于物料的区域，表面经平整处理，确保磁场均匀分布，能够强力吸附物料中的铁磁性杂质(如铁钉、铁屑、铁块等)。

接线盒：采用密封式设计，用于连接内部励磁线圈与外部励磁电源(整流控制箱)，具备防水、防尘功能，可有效?；そ酉叨俗樱苊庖蚍鄢?、水汽导致短路故障。

吊挂装置：由吊环、吊杆、链条等部件组成，用于将除铁器悬挂在输送机皮带上方(或其他物料输送路径上方)，吊挂高度可根据物料厚度、皮带速度等工况灵活调节，确保除铁效果。

(二)自卸式专用结构(RCDD系列)

为实现连续自动卸铁，自卸式干式电磁除铁器在基础本体上增加了以下部件，无需?；纯赏瓿商忧謇恚?/span>

卸铁皮带机构：包括专用耐磨卸铁皮带、传动滚筒、从动滚筒、托辊/支撑辊。卸铁皮带环绕磁体本体设置，表面光滑，可紧密贴合磁极表面;传动滚筒由减速电机驱动，带动皮带循环运转，将吸附在磁极上的铁杂剥离;从动滚筒用于皮带张紧与导向，托辊/支撑辊用于支撑皮带，防止皮带下垂，确保皮带运转平稳。

驱动系统：由减速电机、链轮/链条组成，为卸铁皮带提供稳定动力，转速可根据生产工况(铁杂含量、皮带速度)灵活调节，确保卸铁彻底、高效。

机架：用于支撑整个自卸机构，连接磁体本体与驱动装置，保证结构稳定性，避免设备运转时产生晃动，影响除铁效果。

清扫装置：安装在非磁性面侧，采用刮板或毛刷结构，用于清理卸铁皮带上残留的细小铁屑，防止铁杂二次掉落回物料中，避免二次污染。

三、西藏电磁除铁器结构及工作原理_规格型号_西藏电磁除铁器结构及工作原理适用范围的工作原理工作原理

干式电磁除铁器的工作核心是电磁感应与磁场吸附，整体流程简洁，各结构协同作用：

供电启动：外部整流控制箱向励磁线圈通入直流电，励磁线圈在电流作用下产生强磁场。

磁场集中：产生的磁场通过铁芯、磁轭引导，集中于底部磁极区域，形成高强度、均匀分布的吸附磁场。

铁杂吸附：物料通过输送机皮带(或其他输送方式)从除铁器下方经过时，物料中的铁磁性杂质在磁场引力作用下，被吸附到磁极表面(非自卸式)或卸铁皮带上(自卸式)。

铁杂清理：

非自卸式(RCDB)：当铁杂积累到一定量后，停机并切断电源，磁场消失，吸附的铁杂在重力作用下脱落，或通过人工清理干净，清理完成后重新开机工作。

自卸式(RCDD)：驱动电机带动卸铁皮带持续运转，将吸附在皮带上的铁杂带离磁场区域(磁场消失处)，铁杂在重力作用下掉入预设的集铁箱，皮带经清扫装置清理后，循环回到磁极区域继续吸附铁杂，实现连续自动卸铁。
